1. 簡介

YED-FM2 RTU版本適合設備控制，狀態檢測等通過4G網絡與服務器通訊的場景，具體功能特點如下。

1) 支持寬輸入電壓范圍5~36V；

2) 支持接觸放電±8KV，空氣放電±15KV；

3) 工作環境為-35℃~75℃；

4) 支持2路干接點開關量輸入檢測；

5) 支持1路電機正反轉控制；

6) 支持1路可控LED控制；

7) 支持1路ADC，可以直接采集供電電源電壓；

8) 支持硬件看門狗，運行穩定不死機；

9)支持銀爾達DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；

10) 支持標簽logo定制服務；

11) 支持二次開發定制;

12)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；

2. 產品規格

功能事項		詳細說明
4G模塊	網絡標準	Cat1 4G全網通，支持中國移動、聯通、電信
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
電源參數		5~36VDC，10W電源
ADC		1路，與供電電源并聯，只能采集供電電壓
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
輸入	2路	干節點輸入
輸出	1路電機正反轉控制	輸出供電電壓，最大輸出電流6A
可控LED	1路	軟件控制LED點亮和熄滅，可以使用任務，配合電機正反轉實現狀態提醒
硬件看門狗	支持	外部硬件看門狗

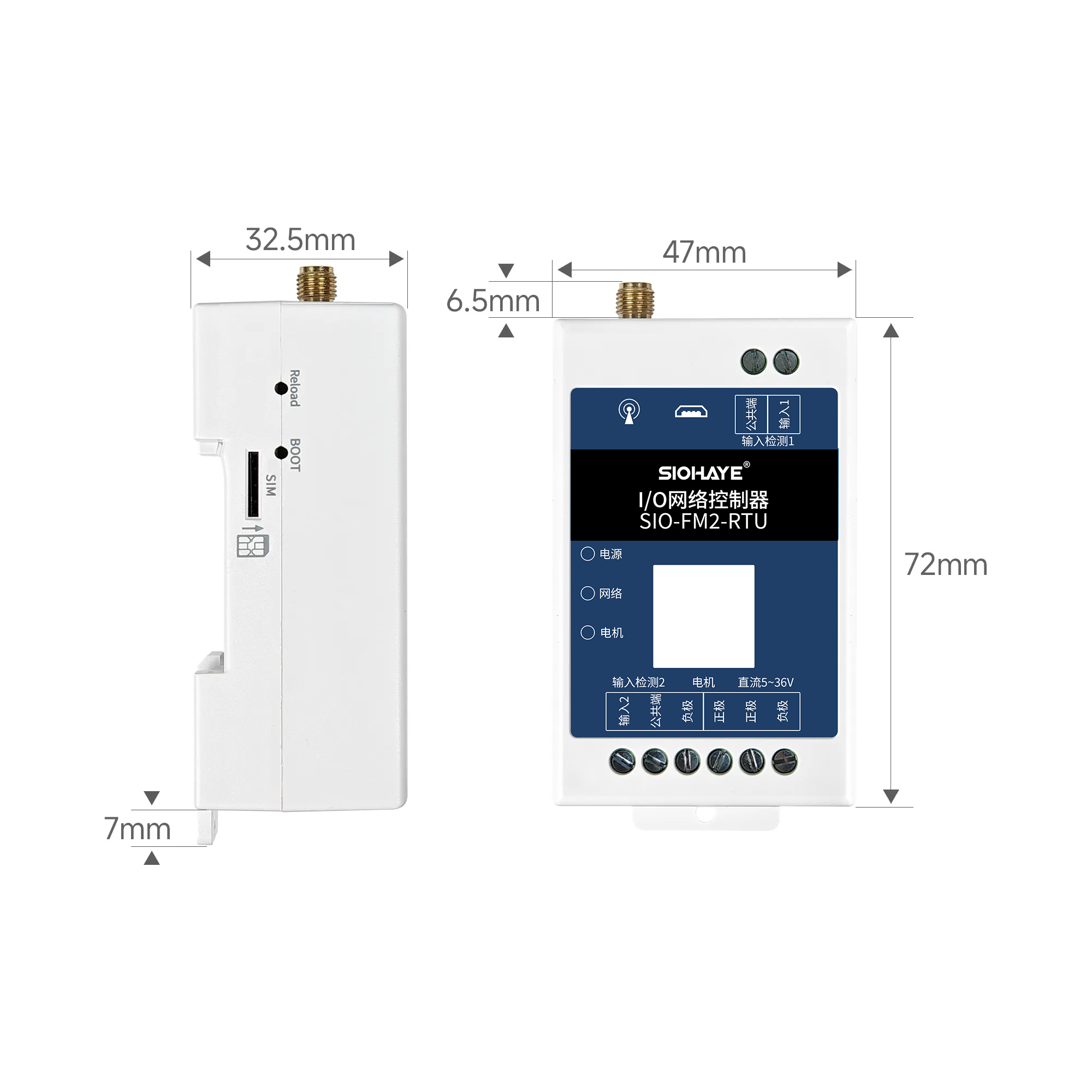

尺寸		774832mm
安裝方式		35mm導軌+螺絲定位孔

編號	標識	功能	說明
1	VIN GND	供電電源	5~36VDC(直流)，10W電源，推薦12V 1A電源可以使用ADC采集供電電壓
2	Valve+ Valve-	v+ 輸出1 v-輸出2	v+ 正 v- 負 輸出電壓等于供電電壓，最大電流6A 可以實現電機的正反轉
3	IN2 COM2	輸入檢查2	默認IN2和COM2導通，觸發輸入
4	Valve	輸出3	可控LED
5	NET		系統指示燈
6	PWR		供電指示燈
7	TTL串口		產測串口，3.3V電平
8	BOOT		與USB配合用來升級
9	Reload		長按7秒，恢復出廠設置
10	4G天線		SMA接口
11	USB		固件升級或調試日志
12	IN1 COM1	輸入檢查1	默認IN1和COM1導通，觸發輸入
13	內置SIM卡		貼片卡
14	外置SIM卡		直插自彈卡槽，小卡

圖片關鍵詞

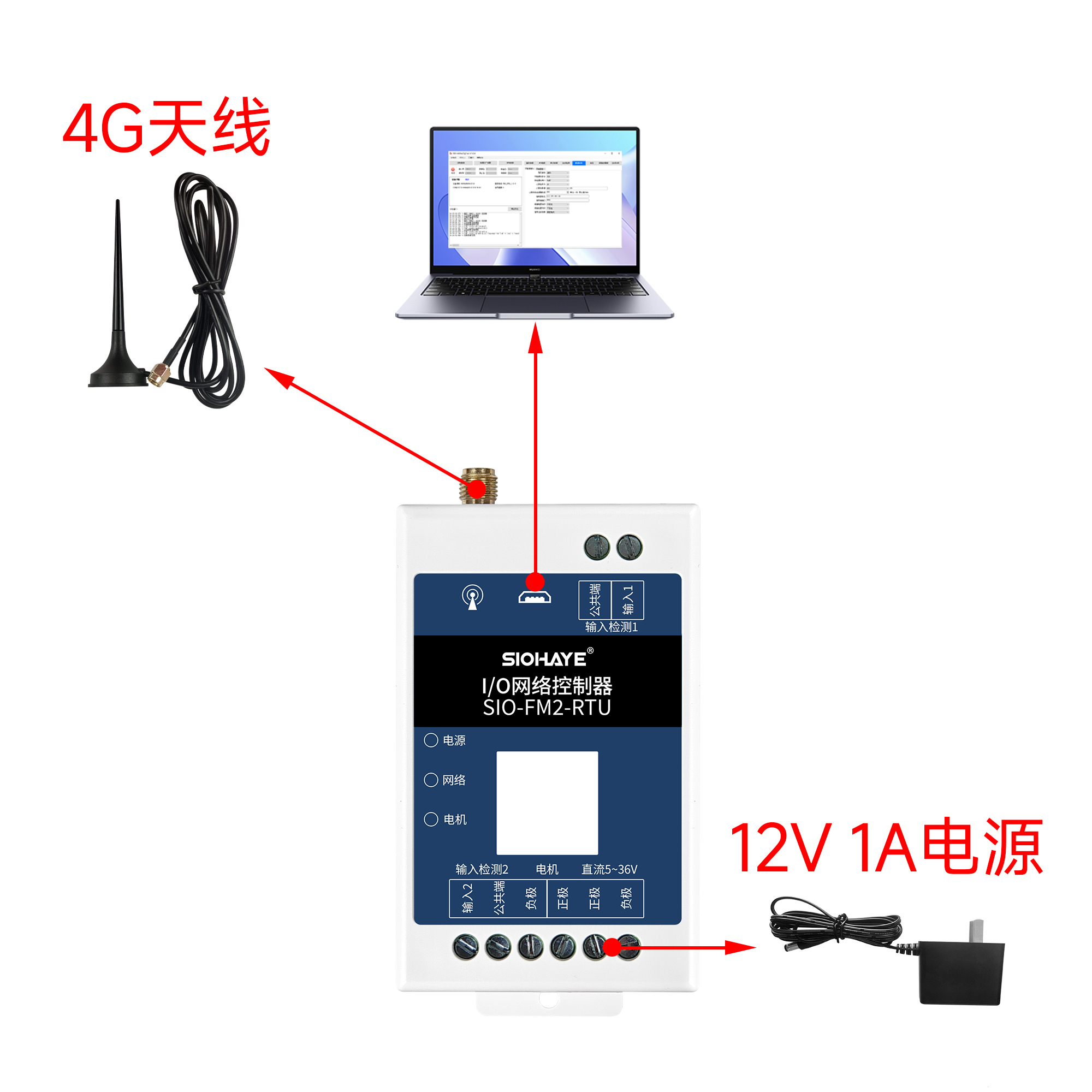

模塊5~36V供電，用測試服務器測試，推薦使用電源適配器和轉接線，方便供電。

圖片關鍵詞
