1. 簡介

U307U 核心板是由銀爾達（yinerda）基于移動M307R模組推出的網卡產品。小巧、穩定、可靠。

特性如下:

1) 支持5V USB直插供電；

2) 工作環境為-35℃-75℃；

3) 支持標簽logo定制服務；

4)支持Windows,Linux,安卓系統上網功能。做成一張4G網卡使用。

2. 硬件規格

2.1. 硬件參數

功能事項		詳細說明
4G模塊	網絡標準	4G全網通
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
理論速率		LTE-FDD:最大下行速率10Mbps，最大上行速率5Mbps LTE-TDD:最大下行速率9Mbps，最大上行速率9Mbps
電源參數		5V USB供電
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
TTL	1路	產測串口，3.3V電平
尺寸		34*87mm
安裝方式		USB直插

2.2. 硬件資源介紹

編號	標識	功能	說明
1	USB	電源/USB	5V USB供電接口，同時也是USB接口，用來下載程序或者調試日志。
2	4G天線
3	BOOT按鍵		強制升級按鍵；按下按鍵，再上電設備，模組進入下模式
4	Relaod		Reload 按鍵，按7秒恢復出廠設置（網卡版本無效）
5	TTL		產測串口
6	NET LED RDY LED		設備狀態指示燈
6	NET LED RDY LED		設備狀態指示燈
7	SIM卡		大卡，插卡方向隨卡槽上絲印插入

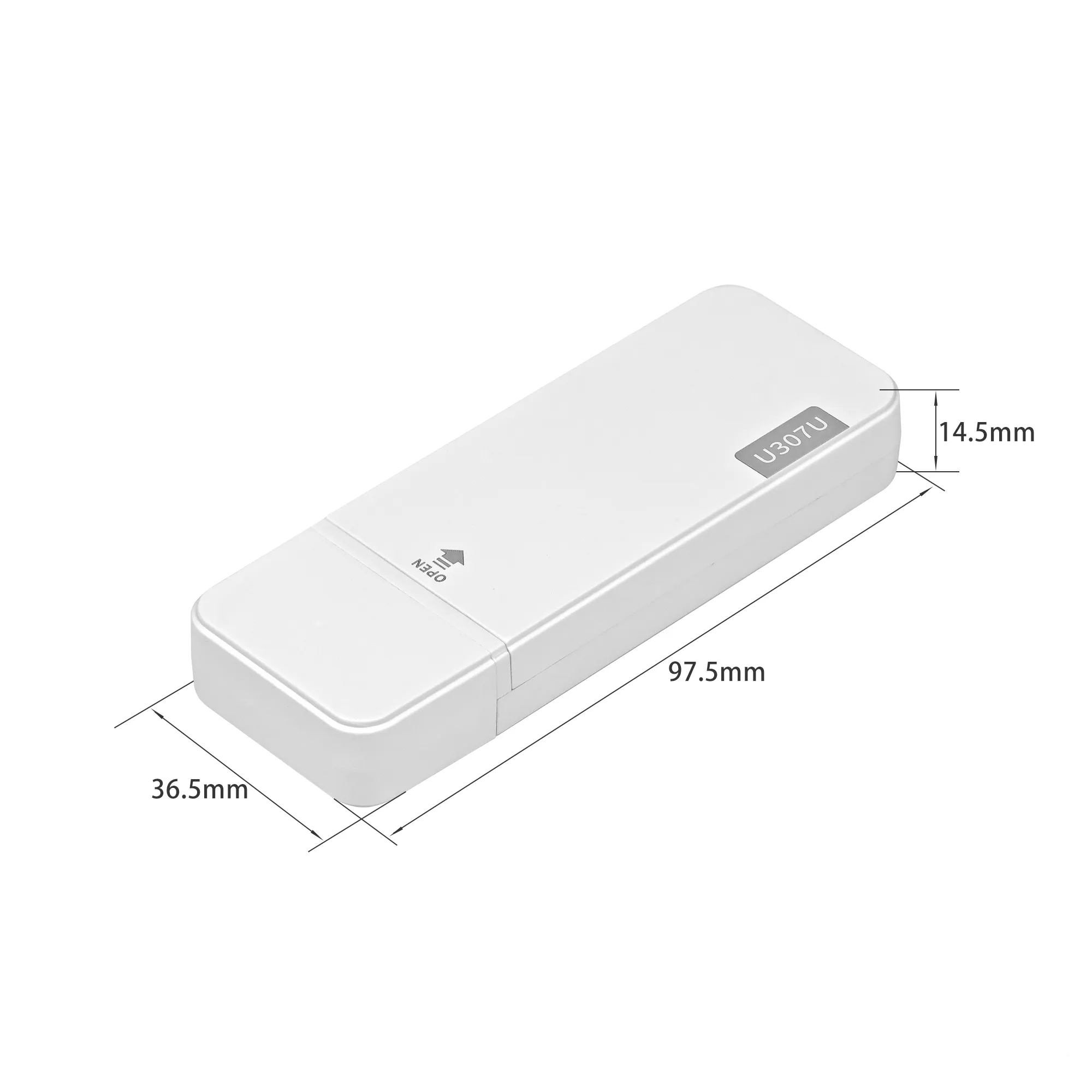

2.3. 硬件尺寸

圖片關鍵詞

3. NET LED 狀態描述

LED	狀態	說明
NET LED	亮50毫秒，滅950毫秒	未注冊網絡
	亮50毫秒，滅2000毫秒	網絡注冊成功
	常滅	關機或者休眠
RDY LED	常亮	正常工作
RDY LED	常滅	休眠

4. 測試硬件連接方法

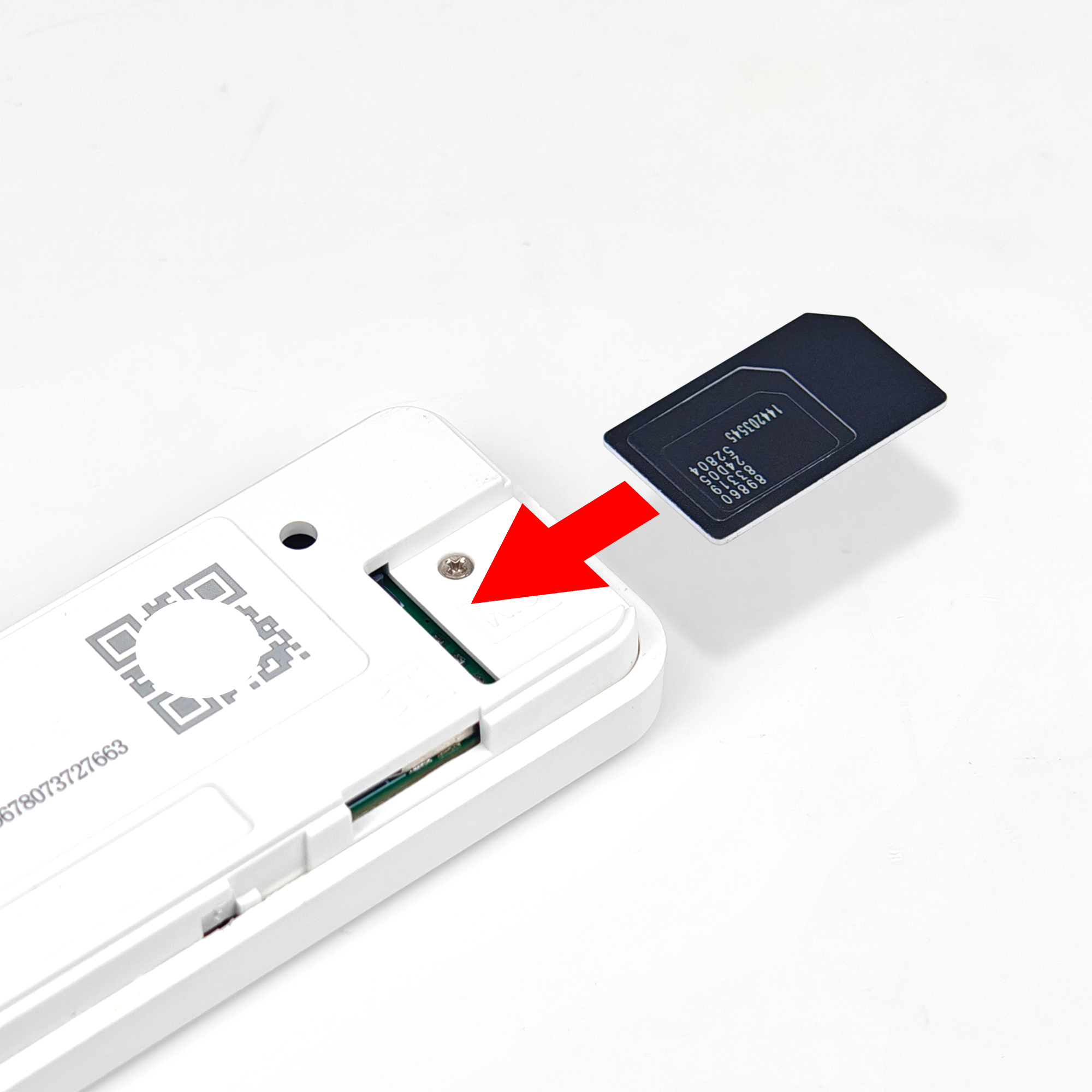

插卡方向

圖片關鍵詞
