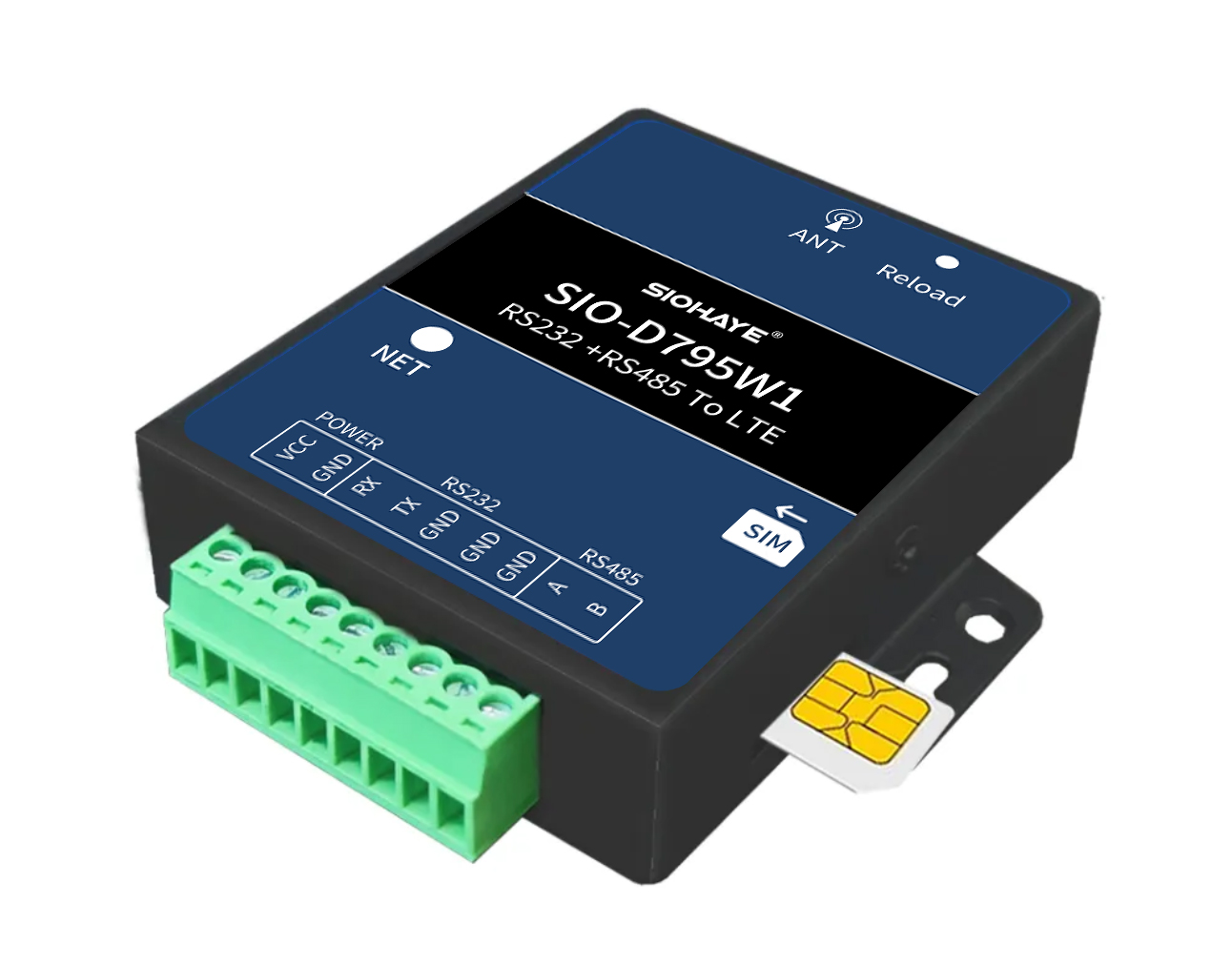

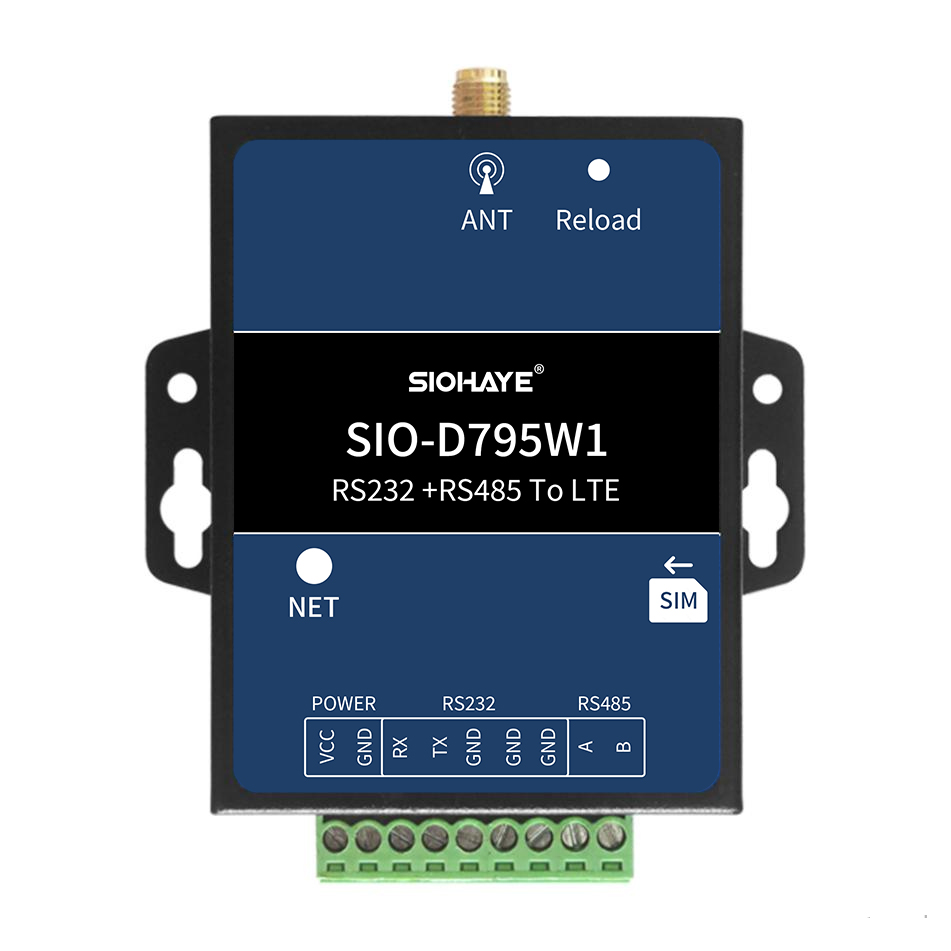

SIO-D795W1
1. 簡介
SIO-D795W1適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，具體功能特點如下。
1) 支持寬輸入電壓范圍5~36V；
2) 支持接觸放電±8KV，空氣放電±15KV；
3) 工作環境為-35℃~75℃；
4) 支持全球4G+2G頻段；
5) 支持1路RS485；
6) 支持1路RS232；
7) 支持硬件看門狗，運行穩定不死機；
8)支持西奧DTU透傳固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；
9)支持標簽logo定制服務；
10)支持二次開發定制。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 全球通 4G+2G |
網絡頻段 | LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/ B25/B26/B28/B66 LTE-TDD:B38/B40/B41 GSM:850/900/1800/1900 | |
電源參數 | 5~36V，10W電源，推薦5V以上電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS232串口 | 數量 | 1路 |
1200-460800；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 | ||
RS485串口 | 數量 | 1路 |
1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 | ||
尺寸 | 73*88*20mm | |
安裝方式 | M3螺絲安裝 | |

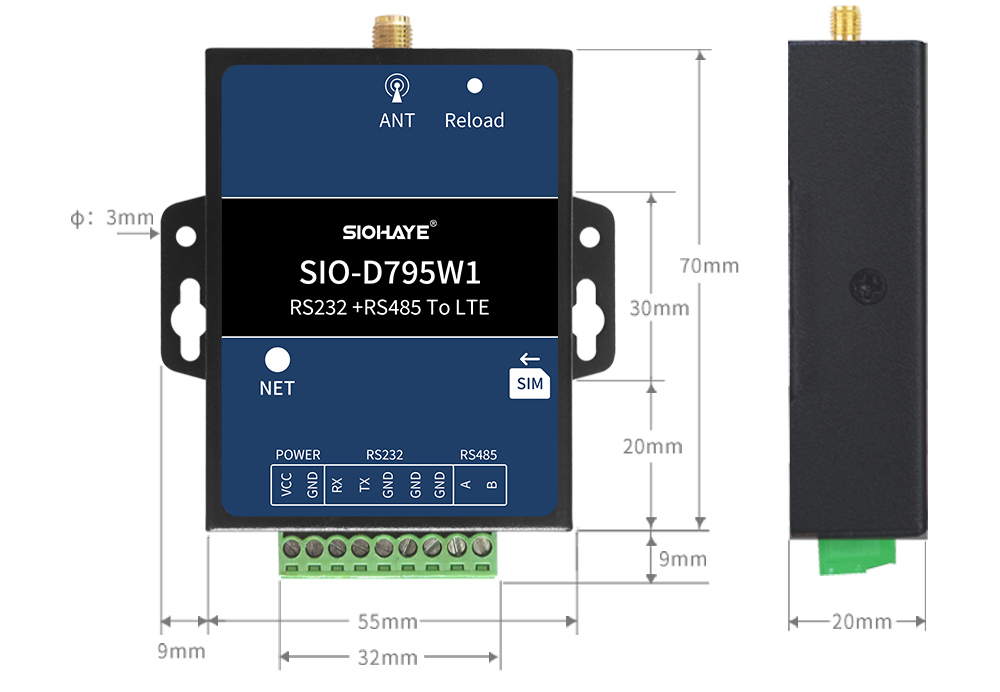

2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法
4.1. SIM卡安裝方法
