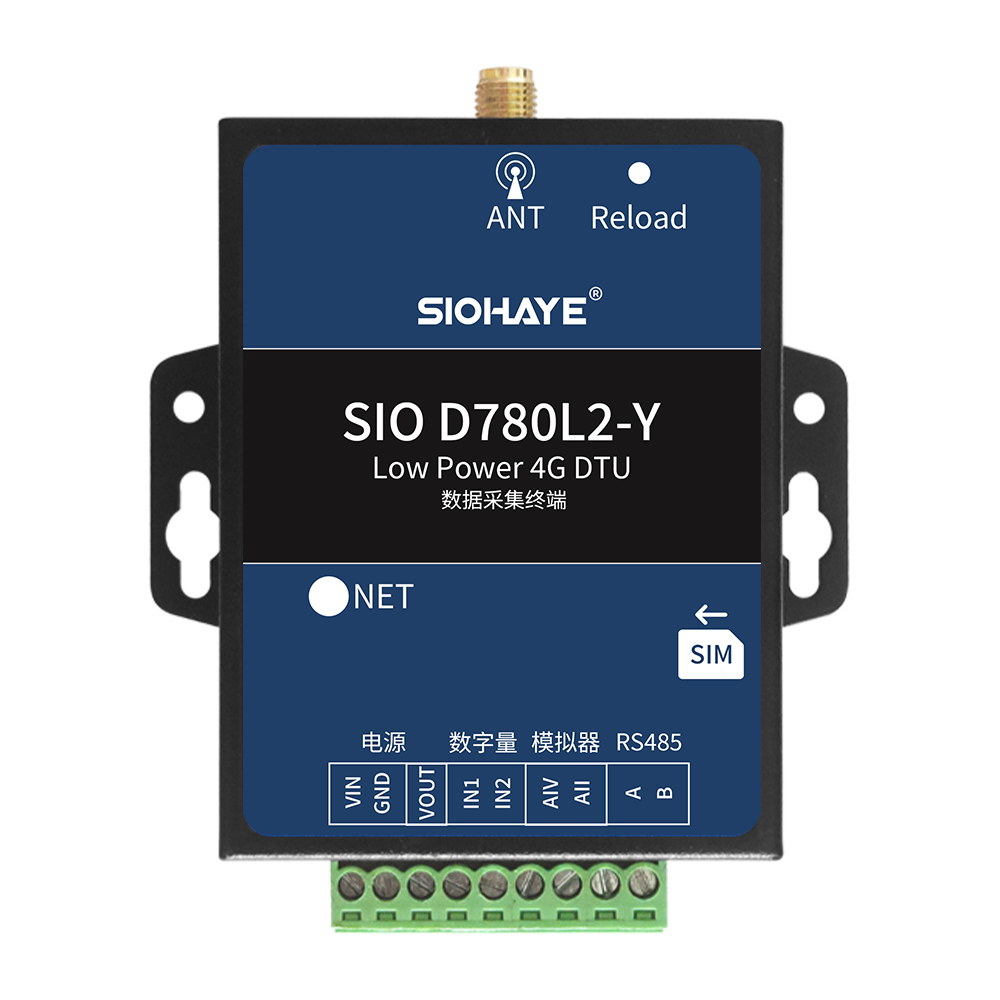

SIO-D780L2-Y
一、簡介
SIO-D780L2-Y DTU是由西奧推出的高性價的低功耗DTU，適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持3.3~4.2供電；
2) 支持供電電壓采集；
3) 工作環境為-35℃-75℃；
4) 支持超低功耗功能；
5) 支持1路供電電源升壓后的12V可控輸出（方便給外接傳感器供電）；
6) 支持2路數字量輸入（可以超低功耗休眠喚醒）；
7) 支持1路模擬量電壓輸入（0~10V輸入）；
8) 支持1路模擬量電流輸入(0-20ma輸入)；
9) 支持1路RS485，EN 硬件自動反轉；
9) 支持銀爾達DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
10) 支持標簽logo定制服務；
11) 支持二次開發定制。
12)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
13)支持給用戶設備進行固件升級。
二、硬件規格
2.1、硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 3.3~4.2V，10W電源，推薦3.5V以上 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS485 | 1路 | 1200-9600；數據位:8、7 ；停止位：1、2；校驗位：奇、偶、無校驗 |
可控電源輸出 | 1路 | 輸出供電電壓，最大電流1A |
數字量輸入 | 2路 | 支持0~16V高電平檢測 |
模擬電壓輸入 | 1路 | 支持0-10V電壓采集 |
模擬電流輸入 | 1路 | 支持0-20ma采集 |
尺寸 | 86*72*20mm | |
安裝方式 | m3螺絲固定 | |

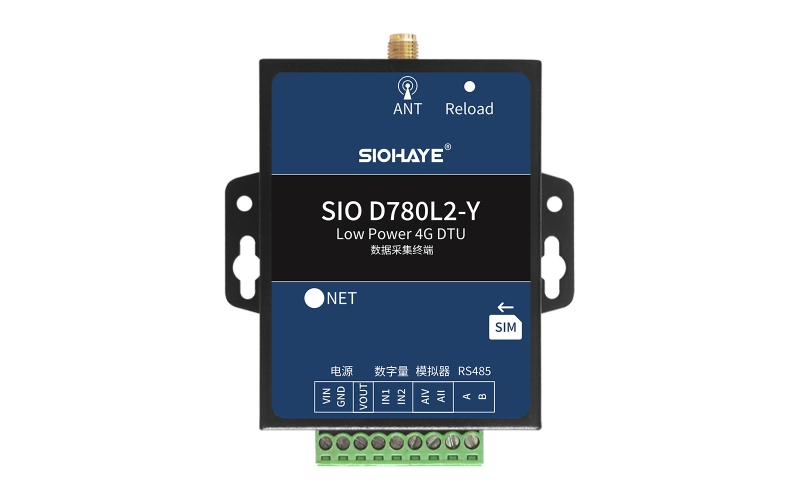

2.2、硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | VIN GND | 供電電源 | VIN表示電源正極，GND表示電源負極 3.3~4.2V，10W，推薦3.5V以上 |
VOUT | 可控電源輸出 | 輸出12V電壓，最大電流1A | |
IN1 IN2 | 數字量輸入 | 檢測范圍2~16V，可以做超低功耗喚醒 | |
AIV | 0~10V電壓采集，可以切換電路采集電壓 | ||
AII | 0~20ma電流采集，可以切換電路采集電壓 | ||
A/B | RS485,EN 硬件自動反轉，最大波特率9600 | ||
2 | RST | 復位按鍵 | 在超低功耗的時候，下載程序方便 |
3 | VB DM DP GND | USB | 升級固件和調試日志 2.54mm間距USB排針，VB是+ GND是- 不能接反，否則會燒毀設備 |
4 | BOOT按鍵 | 強制升級按鍵；按下按鍵，再上電設備，模組進入下模式 | |
5 | Relaod | Reload 按鍵，按7秒回復出廠設置 | |
6 | 4G天線 | SMA接口，必須接 | |
7 | NET LED | 設備狀態指示燈 | |
8 | 外置SIM卡 | 自彈中卡卡槽 | |
9 | 內置SIM卡 | 貼片SIM卡 |

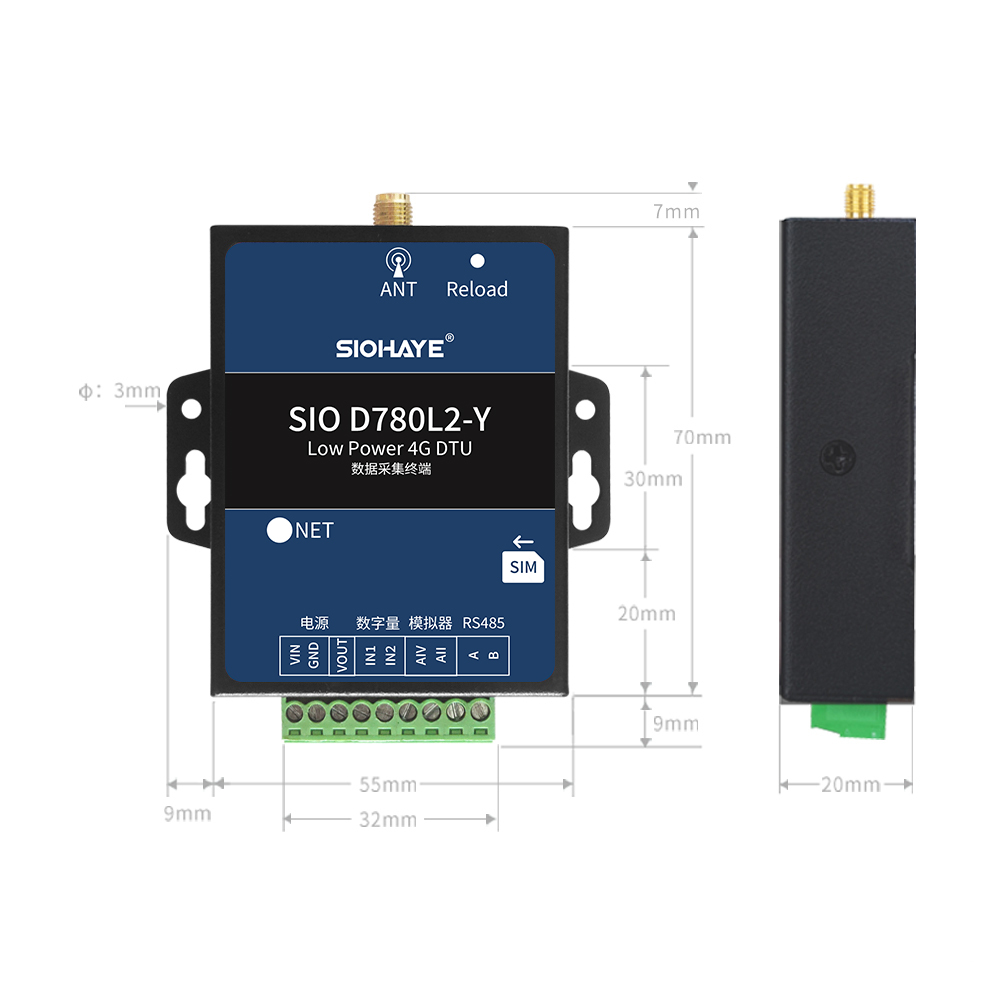

2.3、硬件尺寸
外殼尺寸
三、NET LED 狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
四、測試硬件連接方法

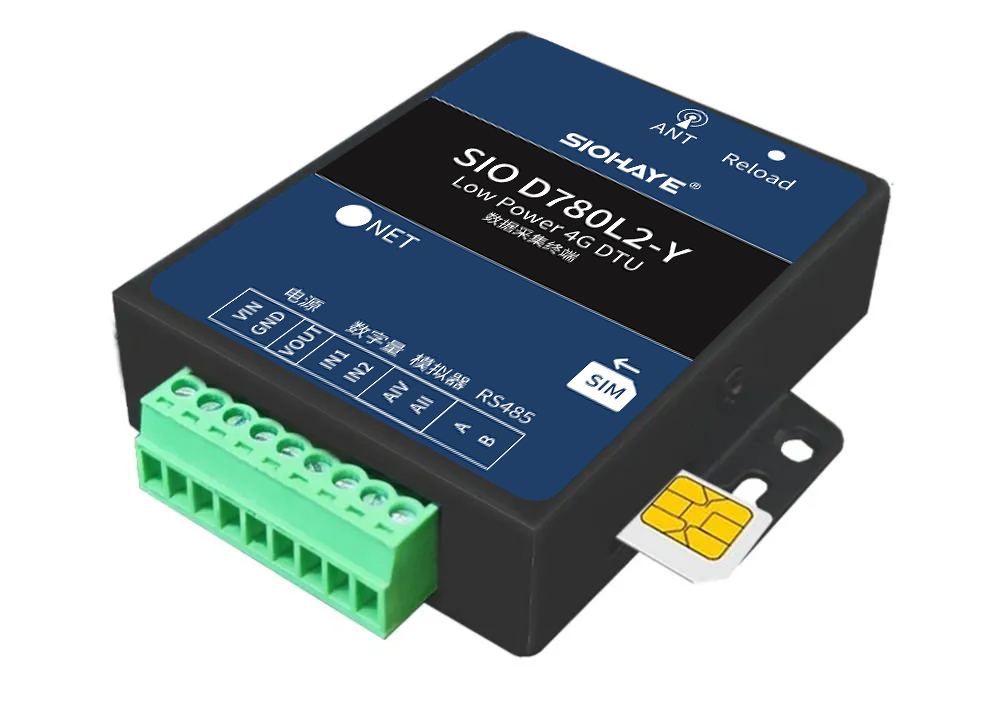

1、SIM卡插卡方向
